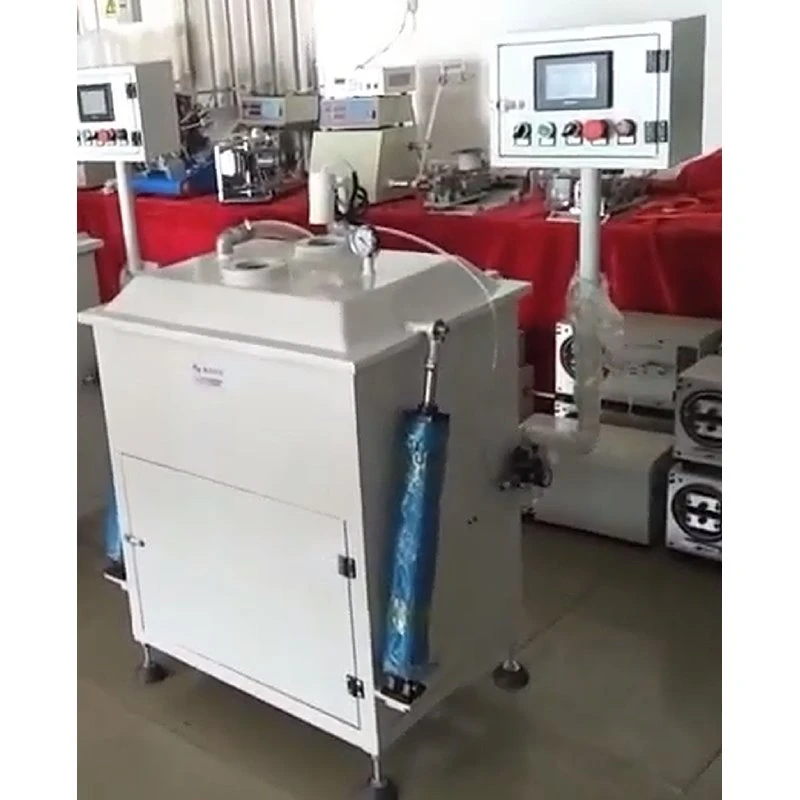

Vieno cilindro vakuuminė panardinimo mašina

KXV-SC02 visiškai automatinė lako impregnavimo mašina

1. Pradinis ekranas
Po delsos automatiškai pasirodys pagrindinė sąsaja. Norėdami iš naujo nustatyti, paspauskite ekrane esantį atstatymo mygtuką.



1.1. Gaminio keitimo ir derinimo proceso metu, reguliuodami skysčio panardinimo gylį, galite dirbti rankiniu režimu ir naudoti alyvos baką kilti ir nusileisti. Alyvos bako padėties duomenis galima peržiūrėti pagrindiniame puslapyje ir įvesti į parametrų nustatymus. Šis veiksmas yra būtinas mašinos sąrankos proceso metu.

1. Pradiniame ekrane spustelėkite, kad įeitumėte į sistemą ir būsite nukreipti į šią sąsają.



2. Šioje sąsajoje spustelėkite parametrų nustatymus ir jis automatiškai pateks į parametrų nustatymų sąsają.



3. Parametrų nustatymai:

Vienkartinis-siurbimas (sekundėmis): siurbimo laikas, kai aparatas pirmą kartą įjungiamas

Putų šalinimo laikas (sekundėmis): laikas, per kurį išleidžiamas oras kontroliuojant gaminio putas

Putų šalinimo intervalas (sekundėmis): ventiliacijos pauzės intervalas kontroliuojant gaminio putas

Putų šalinimo laikas (kartai): pakartotinio putų šalinimo kartų skaičius ir intervalas tarp kiekvieno putų šalinimo

Panardinimo laikas (sekundėmis): laikas, per kurį gaminys panardinamas į vakuuminę aplinką

Pripūtimo ir ištraukimo laikas (sekundėmis): laikas, per kurį reikia papildyti vakuumą panardinimo proceso metu

Antrinis vakuumas (sekundėmis): vakuumo laikas, kai produktas išdžiūsta

Džiūvimo laikas (sekundėmis): laikas, per kurį produktas išdžiūsta vakuume

Prieš-panardinimo aukštis (mm): veiksmai bus atliekami tarp prieš-panardinimo aukščio ir panardinimo alyvos aukščio

Putų šalinimo veiksmas (artėjant prie gaminio): putų šalinimo veiksmas gali būti atliekamas priartėjus prie gaminio, taip sumažinant burbuliukų susidarymą gaminį išimant.

Panardinamosios alyvos aukštis (mm): aukščio padėtis, kurioje gaminį reikia panardinti

Pripūtimo ir ištraukimo intervalas (laikai): intervalai, skirti oro ištraukimui ir papildymui panardinimo proceso metu

Ištraukimo laikas panardinant (sekundėmis): laikas, per kurį panardinamas oras, kad izoliaciniai dažai prasiskverbtų giliau į gaminį.



4. Iš čia nustatytų parametrų galima tiesiogiai išeiti ir automatiškai įrašyti. Parametrų viršuje gali būti nustatytas parametro numeris ir jis gali būti pavadintas kaip esamo parametro numeris.

Kai reikia valdyti formulę, paspauskite F1. Paskutiniai du formulės skaitmenys užsidegs, o formulės saugojimui galima įvesti skaitines reikšmes nuo 0 iki 25. Galima išsaugoti iki 26 formulių.

1. Gauta operacijos sąsaja yra tokia:



2. Kai alyvos bakas nėra 0 padėtyje, automatinio veikimo paleisti negalima. Būtina perjungti į rankinį režimą ir suaktyvinti atstatymą į pradinę padėtį. Automatinis veikimas gali prasidėti tik tada, kai viršutinė alyvos bako padėtis pasiekia 0 padėtį.

1. Automatinio veikimo sekos sąsaja yra tokia:



2. Kai automatinio veikimo metu didėjanti vertė yra per didelė ir variklis pasiekia viršutinę 100 ribą, bus pradėta kita automatinio veikimo seka, o įprastas veikimas vyks įprastai. Jei reikia sustoti, tiesiog paspauskite sustabdymo mygtuką, kad nustatytumėte iš naujo.



3. Perjungę į automatinę sąsają, paspauskite pradžios mygtuką ir paleidimo procesas prasidės. Automatiniame ekrane rodomas dabartinis veiksmo srautas ir einamasis veiksmas.



4. Automatinio proceso metu rodomas esamos formulės numeris, formulės pavadinimas, nustatyta variklio padėtis ir esama padėtis, taip pat nustatytas kiekvieno žingsnio laikas ir esamas laikas. Taip pat mirksi dabartinio vykdomo veiksmo pavadinimas. Jei norite praleisti tam tikrą veiksmą, galite nustatyti to veiksmo laiką į 0.

Pasibaigus automatiniam procesui, pasigirs garsinis signalas, o kairiajame viršutiniame lange bus rodoma proceso pabaigos informacija. Pasibaigus skambėjimo laikui, garsinis signalas automatiškai išsijungs.



5. Bet kokiu atveju, paspaudus sustabdymo mygtuką, dabartinė operacija bus nutraukta ir visi veiksmai bus nustatyti iš naujo. Sureguliavę galite tęsti operaciją.

1. Prijunkite trijų{0}}fazių pagrindinį maitinimo šaltinį, įjunkite skydelio maitinimo jungiklį, atidarykite įsiurbimo vožtuvą, automatiškai suaktyvinkite panardinamojo įrenginio dangtį ir rankiniu būdu įdėkite panardinimo medžiagas.

2. Įjunkite įrangą, uždarykite panardinamojo bako dangtį, uždarykite įsiurbimo vožtuvą ir atidarykite išmetimo vožtuvą. Nustatykite reikiamus parametrus valdymo sąsajoje.

3. Jei reikia stebėti konkrečią cilindro korpuso būklę, tai galite padaryti per peržiūros langą.

4. Mašina veikia automatiškai pagal iš anksto nustatytą programą ir negali būti valdoma rankiniu būdu. Jei reikia rankinio valdymo, pirmiausia sustabdykite automatinį veikimą.

5. Automatinė veikimo programa: įdėkite gaminį - Uždarykite dangtį - Vakuumas - Padidinkite išankstinį-variklio impregnavimo aukštį - Putų pašalinimo laikas - Putų šalinimo intervalas - Panardinimo skaičius - Padidinkite panardinimo aukštį - Padidinkite panardinimo aukštį {{Immers}}9} - Išleidimo intervalas - Išmetimas - Vakuuminis 2 - Džiovinimas - Išmetimas 2 - Baigimas (signalizacija) - Atidarykite dangtį ir išimkite gaminį. (Tai yra pagrindinis panardinimo operacijos procesas.)

1. Kai įjungtas, jutiklinio ekrano skydelyje esantis vakuumo laikmatis gali nustatyti vakuumo laiką. Paprastai nustačius jį iki 120 sekundžių galima atitikti naudojimo reikalavimus.

2. Panardinimo laiką galima nustatyti jutikliniame ekrane, atsižvelgiant į faktinę naudojimo situaciją.

3. Siurbimo ir panardinimo trukmė turėtų būti nustatoma atsižvelgiant į gaminio tūrį ir reikalavimus (pavyzdžiui, jei gaminiui keliami griežti panardinimo kokybės reikalavimai, pailginkite siurbimo laiką, padidinkite vakuumo laipsnį ir pailginkite panardinimo laiką).

4. Variklio kilimo ir nusileidimo greitį galima iš anksto nustatyti jutikliniame ekrane.

5. Nustatę parametrus, tiesiog išsaugokite juos naudoti ateityje.

Pakuotės medžiaga: Kartonas/medinis dėklas su putplasčiu viduje.



1. Bendra pakuotė (popierinė dėžutė arba plastikinis maišelis): mažoms dalims, skirtoms skaitmeninio CNC vielos ritės vyniojimo mašinos dalims, supakuokite ją į formą ir supakuokite popierių, kad būtų užtikrinta, kad transportavimo metu jis nenutrūks.



2. Medinio korpuso paketas: Didesnio masto skaitmeninei CNC vielos ritės vyniojimo mašinai turime specialų kvalifikuotą dailidė, kuris pagamins tinkamą medinį korpusą, kurio storis, tankis, ilgis. Ant išorinio medinio korpuso pažymėta rodyklė aukštyn ↑. Buferinė medžiaga būtų dedama į medinį dėklą, kad būtų išvengta įtrūkimų ir smūgių.

KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD, įkurta 2007 m. įsitvirtino kaip gerai-žinomas gamintojas, kurio specializacija yra didelio našumo-vyniojimo staklės, pagalbinė gamybos įranga, pagalbinės technologijos ir profesionalios paslaugos. Išsamus gaminių asortimentas yra KXV-SC02 visiškai automatinis lako impregnavimo aparatas-, pažangus automatinis sprendimas, sukurtas tiksliai ir efektyviai impregnuoti žaizdų komponentus, pagerinant jų izoliaciją, ilgaamžiškumą ir našumą visiškai automatizuotais procesais, užtikrinančiais pastovią kokybę.

KIOXIA LIGHT RING ne tik gamina šerdies vyniojimo mašinas ir integruoja pažangią pagalbinę įrangą, pvz., KXV{0}}SC02 visiškai automatinę lako impregnavimo mašiną, bet ir teikia labai ekonomiškus-efektyvius išsamius gamybos sprendimus. Šie sprendimai apima visą įvairių suvyniotų komponentų, įskaitant transformatorius, droselius ir kt., gamybos ciklą, užtikrinant efektyvų, aukštos -kokybės apdorojimą įvairiais gamybos poreikiais.
