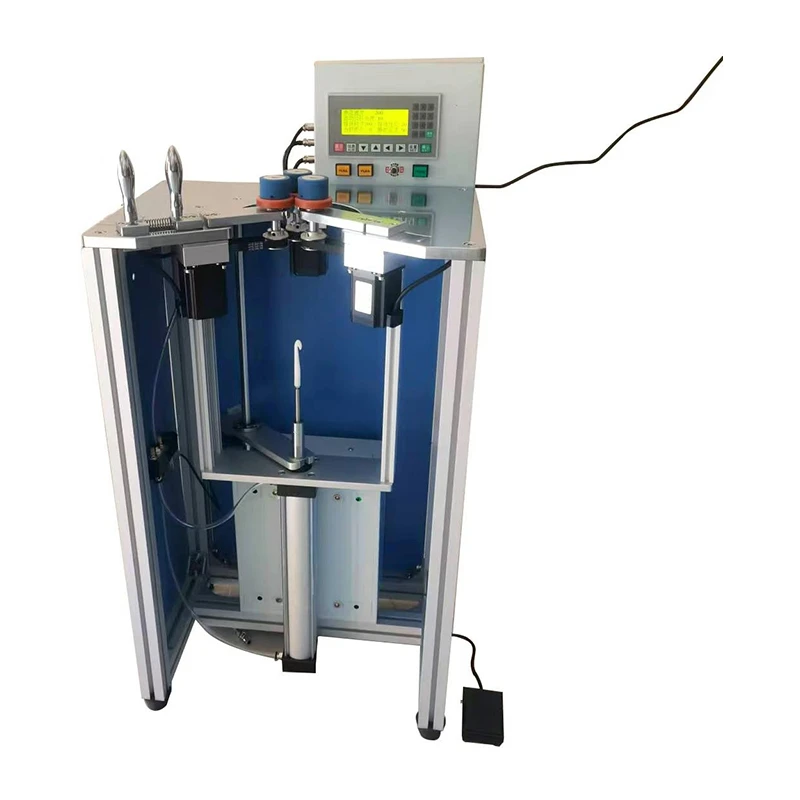

KX-9200C kablio tipo toroidinės apvijos mašina
Specifikacija
|
Vielos dydis: |
0,15-3,0 mm |
|
Baigtas ID: |
8 mm |
|
Baigtas OD |
90 mm |
|
Minimalus OD: |
20 mm |
|
Baigtas aukštis: |
60 mm |
|
Energijos suvartojimas: |
200W |
|
Paskirstymo variklis: |
DC,5V žingsninis variklis *3 |
|
Slėgio diapazonas: |
0,5–0,7 MPa |
|
Galia: |
220V, 50/60Hz |
|
Grynasis svoris: |
45 kg |
|
Matmenys: |
98*72*52cm |
Savybės
Kablio tipo transformatoriaus vyniojimo mašina turi 4 standartinius kablio dydžius su specialiomis galimybėmis.
Oru valdomas oro kompresoriumi, skirtas kablio tipo transformatoriaus vyniojimo mašinai.
Kablio tipo transformatoriaus vyniojimo mašina (dar žinoma kaip traukimo apvija) yra naudinga technika gaminant toroidinius gaminius, kai vidinis toroidinės formos skersmuo (ID) yra per mažas, kad įprastas šaulys ar dėtuvė galėtų praeiti pro jį.
Programuojama apvijos kryptis, apvijos grąžinimo diapazonas (posūkiai arba kampas) ir segmentų apvijos kampas.
Tikslus laidų atstumas programuojamu valdikliu.
Iš anksto nupjautas vielos ilgis per toroidinės šerdies centrą traukiamas pneumatinio cilindro varomu kabliu, o eigos ilgis reguliuojamas magnetiniais jutikliais.
Privalumai
Kablio tipo transformatoriaus vyniojimo mašinos efektyvumas yra didelis. Apvijos efektyvumą galima žymiai pagerinti tinkamai sureguliavus stabdį, kad jis atitiktų atitinkamą greitį.
Visos laidų kryžminimo dalys gali užtikrinti, kad laidas nebūtų pažeistas.
Didelis dalių universalumas ir lengva priežiūra.
Visos veislės, plataus vielos skersmens skersinis domenas, gali būti naudojamas vienoje mašinoje. Keitimo linija yra gera. Įvairių tipų besidėvinčios dalys gali būti keičiamos
Taikymas
Toroidinė apvijos mašina geriausiai tinka toroidiniam induktoriui, toroidiniams transformatoriams, toroidiniams srovės transformatoriams, toroidinei ritei, toroidinei droselio ritei, maitinimo induktoriams, UPS induktoriui, keitiklio induktoriui ir sunkiajai toroidinei šerdims.
Praktinis pritaikymas
Kliento mokymas valdyti apvijų mašiną:
1. Visi serviso inžinieriai, turintys 10 metų patirtį, yra įgiję specialų technologinį mokymą, galintį spręsti įvairias gedimo problemas.
2. Nurodykite vartotoją, kaip tiksliai naudoti ir prižiūrėti „Hok Type TransformerWinding Machine“.
Teikti nemokamą konsultaciją elektroninių gaminių gamybos proceso technologijos klausimais.
3. Siekdami užtikrinti, kad mašina būtų naudojama normaliai, mes mokytume, kaip valdyti, naudoti ir prižiūrėti mūsų gaminį pagal anglų kalbos vadovą, vaizdo įrašą ir vadovus internete.
Pakuotė
Pakuotės medžiaga: Kartonas/medinis dėklas su putplasčiu viduje.
1. Bendra pakuotė (popierinė dėžutė arba plastikinis maišelis): mažoms dalims, skirtoms skaitmeninio CNC vielos ritės vyniojimo mašinos dalims, supakuokite ją į formą ir supakuokite popierių, kad būtų užtikrinta, kad transportavimo metu jis nenutrūks.
2. Medinio korpuso paketas: Didesnio masto skaitmeninei CNC vielos ritės vyniojimo mašinai turime specialų kvalifikuotą stalių, kuris pagamins tinkamą medinį korpusą, kurio storis, tankis, ilgis. Ant išorinio medinio korpuso pažymėta rodyklė aukštyn ↑. Buferinė medžiaga būtų dedama į medinį dėklą, kad būtų išvengta įtrūkimų ir smūgių.
Pasirenkami priedai
|
NE. |
Prekė / specifikacija |
Kiekis |
Vienetas |
|
1 |
Valdiklis |
1 |
Gabalas |
|
2 |
Apvijos variklis |
1 |
Gabalas |
|
3 |
Skleisti variklį |
1 |
Gabalas |
|
4 |
Optinio pluošto jutiklis |
1 |
Gabalas |
|
5 |
B2-2,0 colio šaudyklinis |
1 |
Gabalas |
|
6 |
4 colių ir 6 colių šaudyklė (pagal mašinos modelį) |
1 |
Gabalas |
|
7 |
Šaudymo kreipiamasis ratas |
1 |
Gabalas |
|
8 |
Tvirtinimo galvutė |
1 |
Gabalas |
|
9 |
Žalias apvalus diržas (galiu nemokamai išsiųsti vieną oranžinį) |
1 |
M |
|
10 |
Pavarų formos diržas |
1 |
Diržas |
Turgaus zona
Glaudžiai bendradarbiaujame su Pietryčių Azijos, Europos, Amerikos, Pietų Amerikos, Australijos, Naujosios Zelandijos partneriais, kad galėtume teikti vietinius pardavimus, palaikymą ir pagalbą ritinių vyniojimo mašinoms.

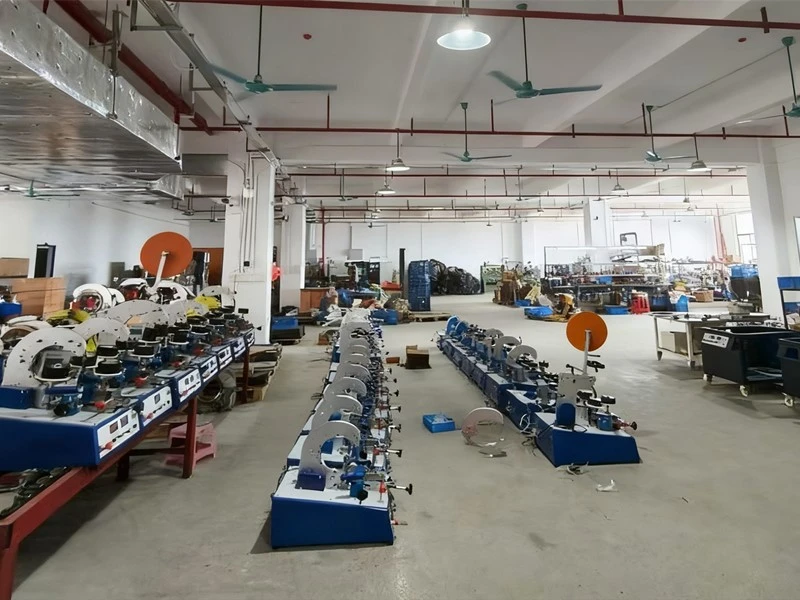

Gamykla
KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD.
2007 m. įkurta „KioXia Light Ring Equipment Group Co., Ltd.“ buvo gerai žinoma-, gaminanti puikių našumo apvijų mašinas kartu su susijusia gamyba ir technologijomis. KIOXIA LIGHT RING siūlo labai ekonomiškus gamybos sprendimus visų tipų suvyniotų komponentų, tokių kaip transformatoriai, droseliai ir kt., gamybai.
